Eletrodinâmica
LISTA 80 – MEDIDORES ELÉTRICOS

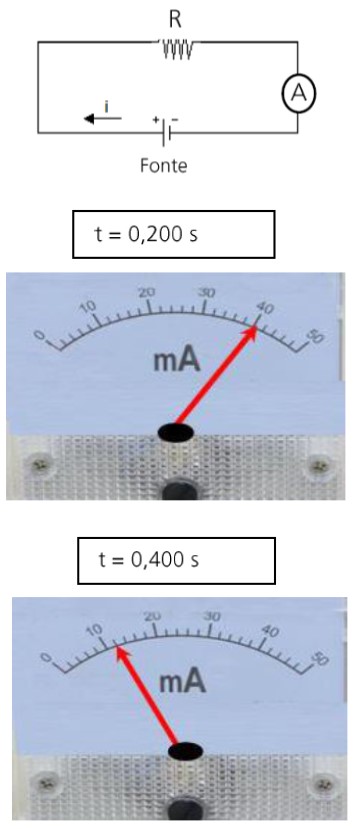

01. (UNICAMP) Quando as fontes de tensão contínua que alimentam os aparelhos elétricos e eletrônicos são desligadas, elas levam normalmente certo tempo para atingir a tensão de U = 0 V. Um estudante interessado em estudar tal fenômeno usa um amperímetro e um relógio para acompanhar o decréscimo da corrente que circula pelo circuito a seguir em função do tempo, após a fonte ser desligada em t = 0 s. Usando os valores de corrente e tempo medidos pelo estudante, pode-se dizer que a diferença de potencial sobre o resistor R = 0,5 kΩ para t = 400 ms é igual a
a) 6 V.
b) 12 V.
c) 20 V.
d) 40 V.

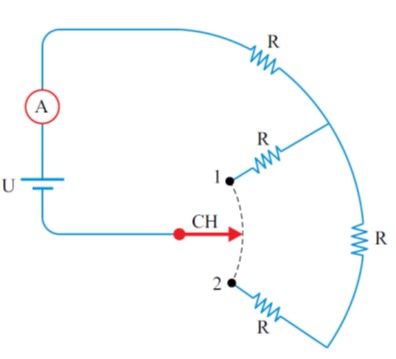

02. (UNESP) A figura mostra o esquema de ligação de um aquecedor elétrico construído com quatro resistores ôhmicos iguais de resistência R. Os fios e a chave CH têm resistências desprezíveis. A chave pode ser ligada no ponto 1 ou no ponto 2 e o aparelho é sempre ligado a uma diferença de potencial constante U. Quando a chave CH é ligada no ponto 1, o amperímetro ideal mostrado na figura indica uma corrente de intensidade 2,4 A e os resistores dissipam, no total, 360 W.
Calcule a diferença de potencial U. Calcule a intensidade da corrente elétrica indicada pelo amperímetro quando a chave CH for ligada no ponto 2.

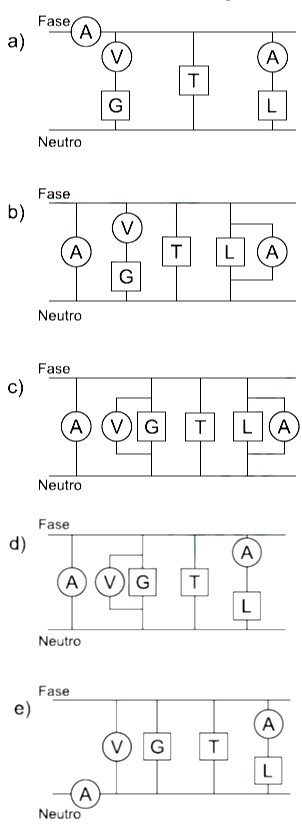

03. (ENEM) Um eletricista analisa o diagrama de uma instalação elétrica residencial para planejar medições de tensão e corrente em uma cozinha. Nesse ambiente existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada. Para isso, ele dispõe de um voltímetro (V) e dois amperímetros (A).
Para realizar essas medidas, o esquema da ligação dessas instrumentos está representado em:

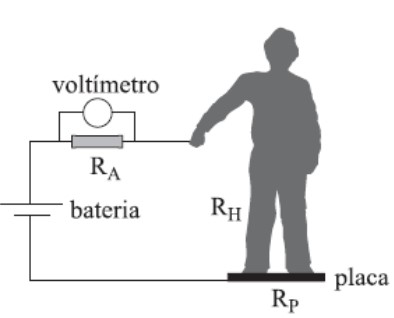

04. (UNIFESP) O circuito representado na figura foi projetado para medir a resistência elétrica RH do corpo de um homem. Para tanto, em pé e descalço sobre uma placa de resistência elétrica RP = 1,0 MΩ, o homem segura com uma das mãos a ponta de um fio, fechando o circuito.
O circuito é alimentado por uma bateria ideal de 30 V, ligada a um resistor auxiliar RA = 1,0 MΩ, em paralelo com um voltímetro ideal. A resistência elétrica dos demais componentes do circuito é desprezível. Fechado o circuito, o voltímetro passa a marcar queda de potencial de 10 V. Pode-se concluir que a resistência elétrica RH do homem, em MΩ, é
(A) 1,0.
(B) 2,4.
(C) 3,0.
(D) 6,5.
(E) 12,0.

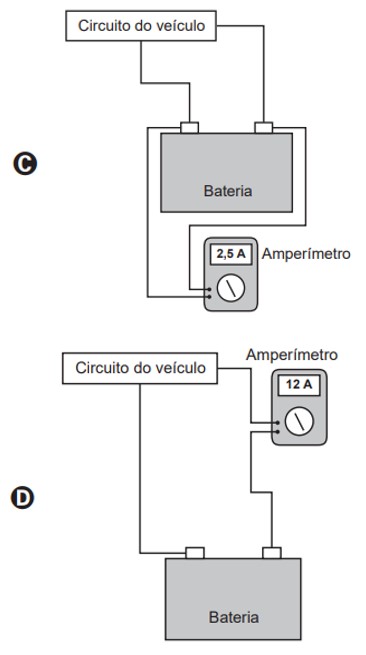

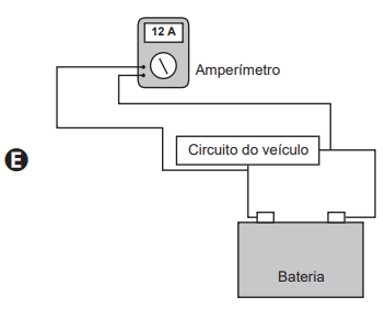

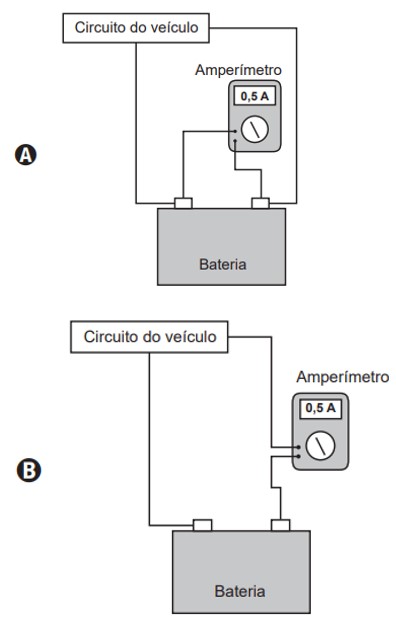

05. (ENEM) Uma pessoa percebe que a bateria de seu veículo fica descarregada após cinco dias sem uso. No início desse período, a bateria funcionava normalmente e estava com o total de sua carga nominal, de 60 Ah. Pensando na possibilidade de haver uma corrente de fuga, que se estabelece mesmo com os dispositivos elétricos do veículo desligados, ele associa um amperímetro digital ao circuito do veículo. Qual dos esquemas indica a maneira com que o amperímetro deve ser ligado e a leitura por ele realizada?

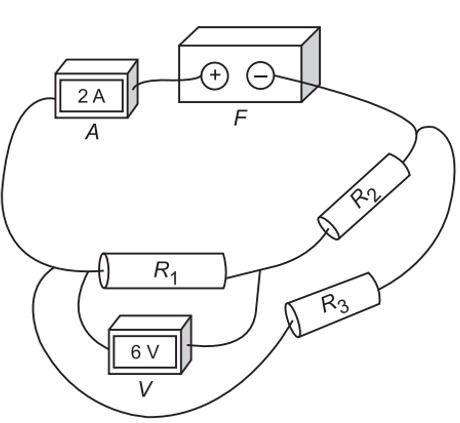

06. (FUVEST) O arranjo experimental representado na figura é formado por uma fonte de tensão F, um amperímetro A, um voltímetro V, três resistores, R1, R2 e R3, de resistências iguais, e fios de ligação.
Quando o amperímetro mede uma corrente de 2 A, e o voltímetro, uma tensão de 6 V, a potência dissipada em R2 é igual a
a) 4 W
b) 6 W
c) 12 W
d) 18 W
e) 24 W
Note e adote: A resistência interna do voltímetro é muito maior que a dos resistores (voltímetro ideal). As resistências dos fios de ligação devem ser ignoradas.

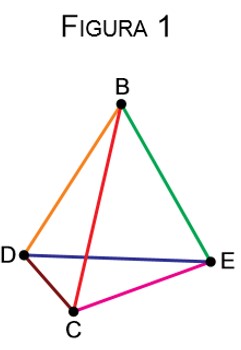

07. (UNESP) Um estudante pretendia construir o tetraedro regular BCDE, representado na figura 1, com seis fios idênticos, cada um com resistência elétrica constante de 80 Ω, no intuito de verificar experimentalmente as leis de Ohm em circuitos de corrente contínua.

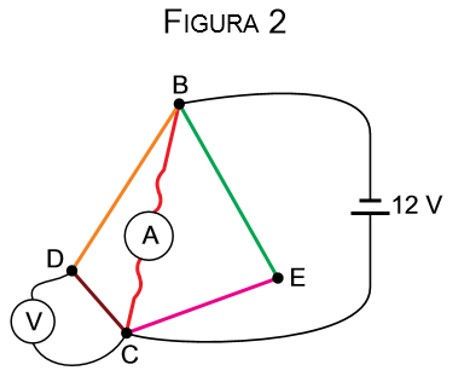

Acidentalmente, o fio DE rompeu-se; com os cinco fios restantes e um gerador de 12 V, um amperímetro e um voltímetro, todos ideais, o estudante montou o circuito representado na figura 2, de modo que o fio BC permaneceu com o mesmo comprimento que tinha na figura 1.
Desprezando a resistência dos fios de ligação dos instrumentos ao circuito e das conexões utilizadas, calcule as indicações do amperímetro, em A, e do voltímetro, em V, na situação representada na figura 2.

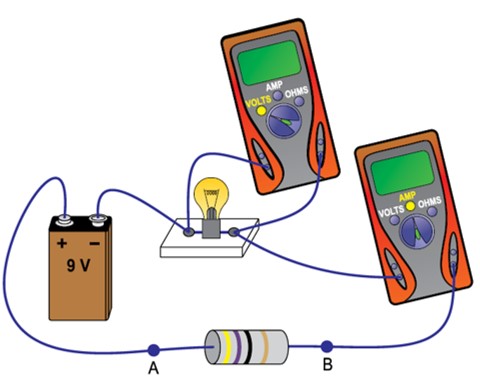

08. (UNESP) Para obter experimentalmente a curva da diferença de potencial U em função da intensidade da corrente elétrica i para uma lâmpada, um aluno montou o circuito a seguir. Colocando entre os pontos A e B resistores com diversos valores de resistência, ele obteve diferentes valores de U e de i para a lâmpada.
Considerando que a bateria de 9,0 V, os aparelhos de medida e os fios de ligação sejam ideais, quando o aluno obteve as medidas U = 5,70 V e i = 0,15 A, a resistência do resistor colocado entre os pontos A e B era de
(A) 100 Ω.
(B) 33 Ω.
(C) 56 Ω.
(D) 68 Ω.
(E) 22 Ω.

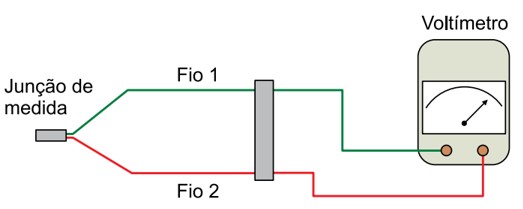

09. (UNESP 2023) O termopar é um sensor de temperatura constituído por dois fios metálicos distintos, 1 e 2, unidos em uma das extremidades pela chamada junção de medida, e conectados na outra extremidade a um voltímetro, conforme a figura.

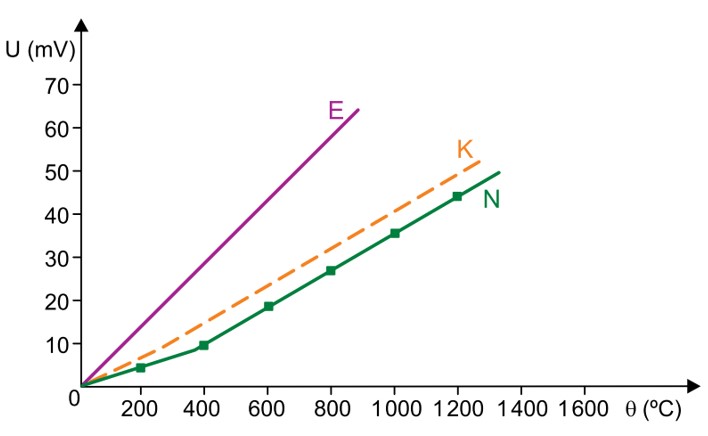

Como esses fios são constituídos de metais diferentes, o voltímetro indica uma diferença de potencial que depende da temperatura lida pela junção de medida. Essa diferença de potencial é interpretada e determina a temperatura lida pelo termopar. Os termopares são classificados com letras, dependendo dos metais utilizados em sua confecção. O gráfico mostra como varia a diferença de potencial (U), lida pelo voltímetro, em função da temperatura (θ), indicada por três tipos de termopares, E, K e N. Nesse gráfico, a sensibilidade do termopar, medida em mV/ºC, está associada à inclinação da reta tangente à curva, em determinado ponto.
De acordo com o gráfico,
(A) para uma mesma temperatura, a diferença de potencial lida pelo voltímetro é menor para o termopar do tipo E do que para o termopar do tipo K.
(B) o termopar do tipo E apresenta uma sensibilidade menor do que o termopar do tipo K para qualquer faixa de temperatura.
(C) para uma mesma diferença de potencial lida pelo voltímetro, o termopar do tipo N indica uma temperatura maior do que o termopar do tipo E.
(D) na faixa de 600 ºC a 1200 ºC, a sensibilidade do termopar do tipo K é maior do que a sensibilidade do termopar do tipo N.
(E) dos três tipos de termopares, o do tipo N é o que apresenta maior sensibilidade.
10. (ENEM 2022) Baterias são dispositivos que acumulam energia e estão presentes em inúmeros aparelhos portáteis. Uma bateria ideal não possui resistência interna. Entretanto, baterias reais apresentam resistência interna disponibilizando uma tensão efetiva V inferior a sua tensão nominal e, conforme a figura.

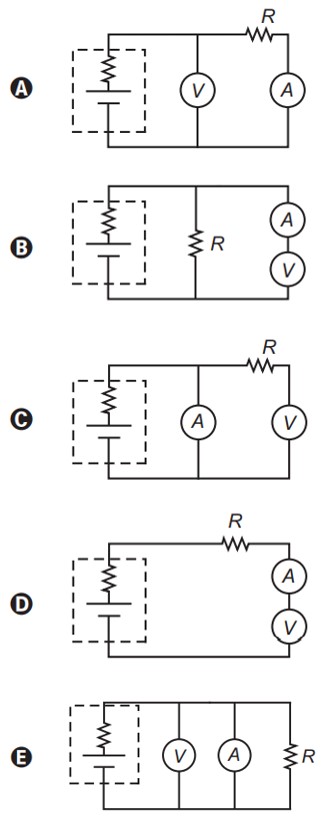

Uma vez que se sabe o valor da tensão nominal da bateria determina-se sua carga pelo conhecimento da corrente i enquanto está conectada a um circuito de resistência R, de tensão efetiva V, e da resistência interna r da bateria. De posse de um voltímetro, de um amperímetro e de uma resistência-teste R, a configuração adequada para avaliar a carga da bateria é
Respostas
1- A
2- U = 150 V; i = 1,6 A
3- E
4- A
5- B
6- A
7-
Indicação do amperímetro: 0,15 A
Indicação do voltímetro: 6 V
8- E
9- C
10- A
